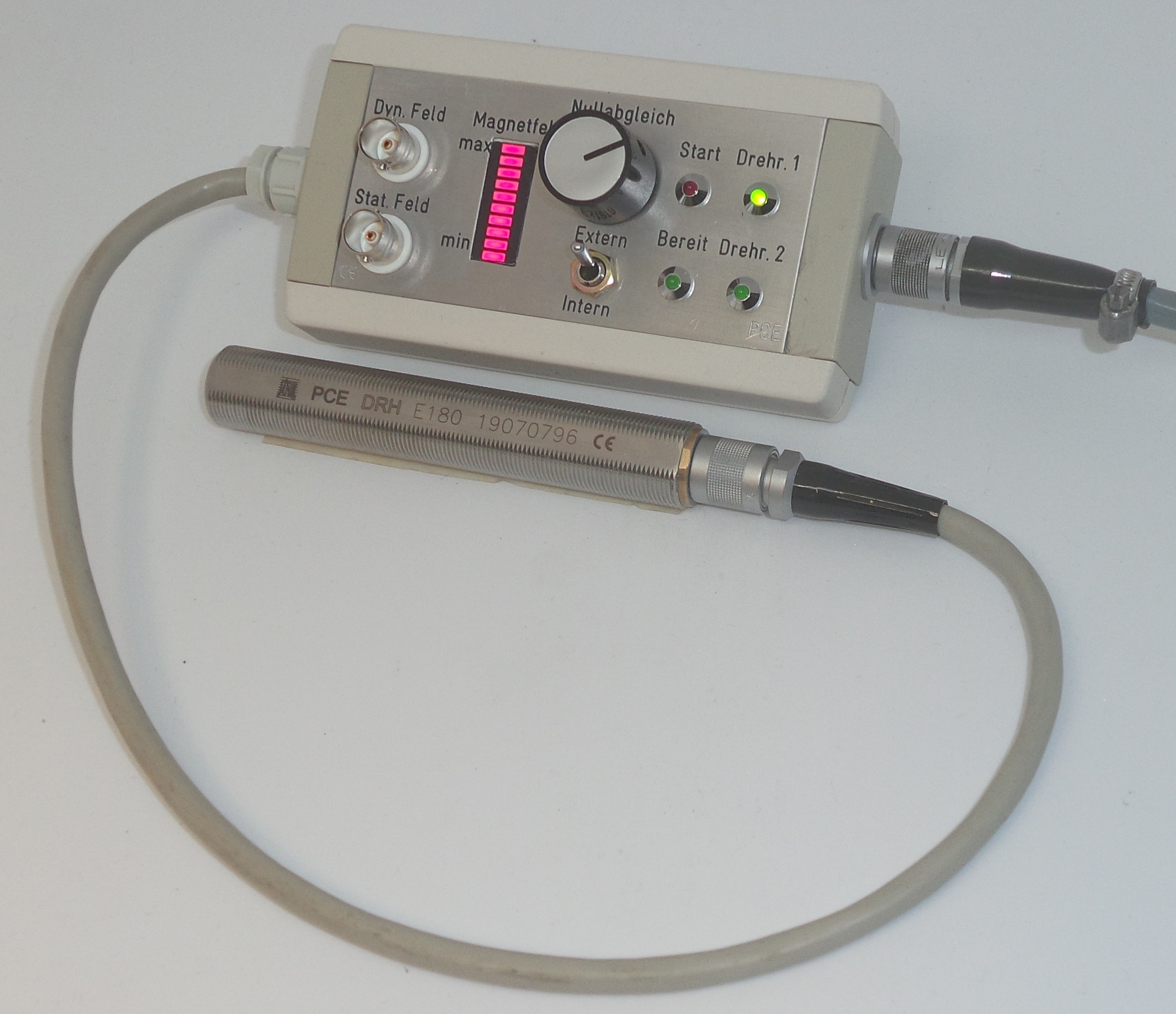

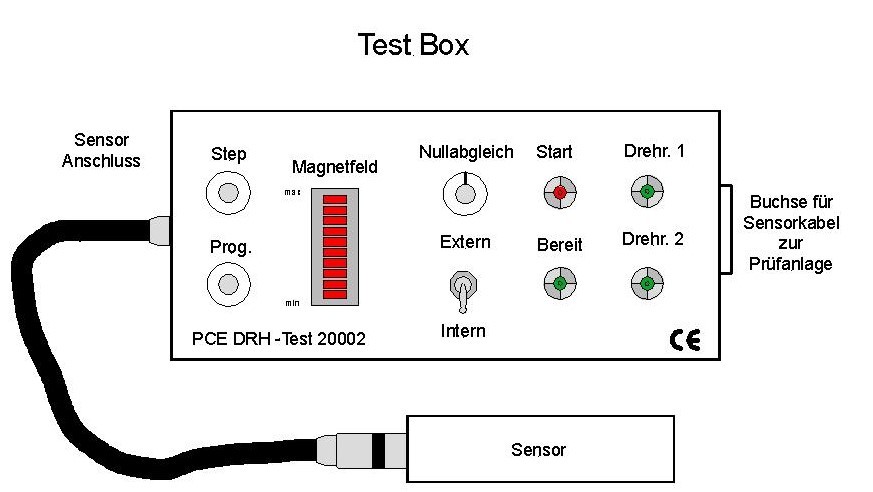

Testbox für Drehrichtungssensoren TEST-BOX-3

Die Testbox dient zur Kontrolle der Sensorfunktionen während des Prüfablaufs und zur Anpassung des Sensors an das Umgebungsmagnetfeld.

Anzeige über LED´s von:

• Start
• Bereit
• Drehrichtung

Zusätzlich wird das Statormagnetfeld des Prüflings mittels Bargraf angezeigt. Weiter kann ein störendes statisches Magnetfeld mittels eines Drehknopfs kompensiert  und die Korrektur über einen Programmiermodus in den Sensor gespeichert werden.

Das Ergebnis kann auch grafisch dargestellt werden.

Weitere Informationen: Klick

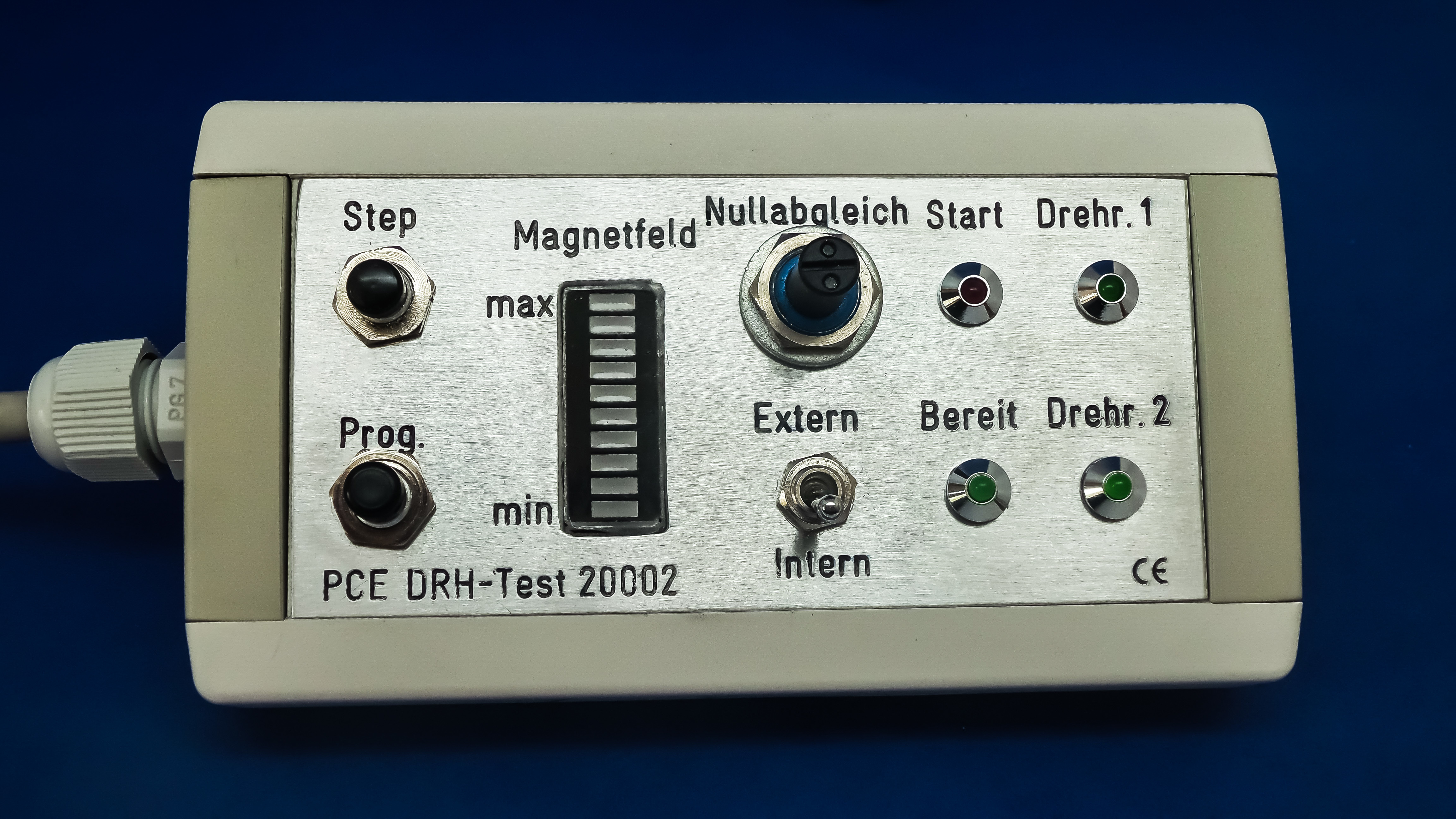

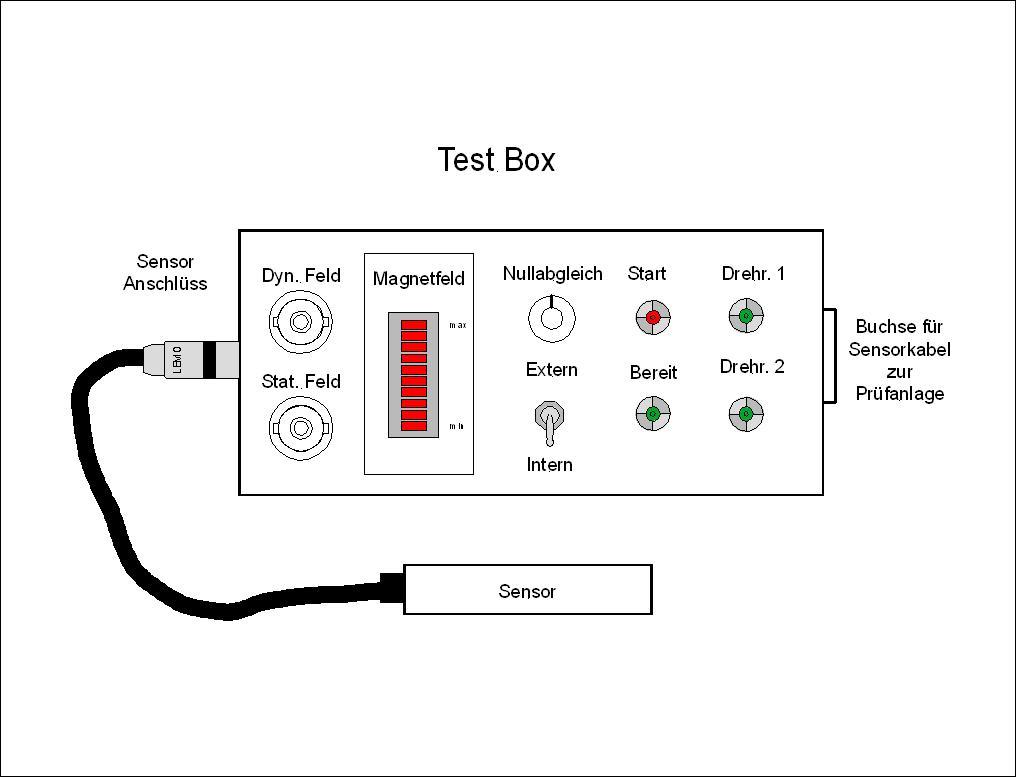

Testbox für Drehrichtungssensoren TEST-BOX-2

Die Testbox dient zur Kontrolle der Sensorfunktionen während des Prüfablaufs.

Anzeige über LED´s von:

• Start
• Bereit
• Drehrichtung

Zusätzlich wird das Statormagnetfeld des Prüflings mittels Bargraf angezeigt. Weiter kann ein störendes statisches Magnetfeld mittels eines Drehknopfs kompensiert werden.

Das Ergebnis kann auch grafisch dargestellt werden.

Weitere Informationen: Klick

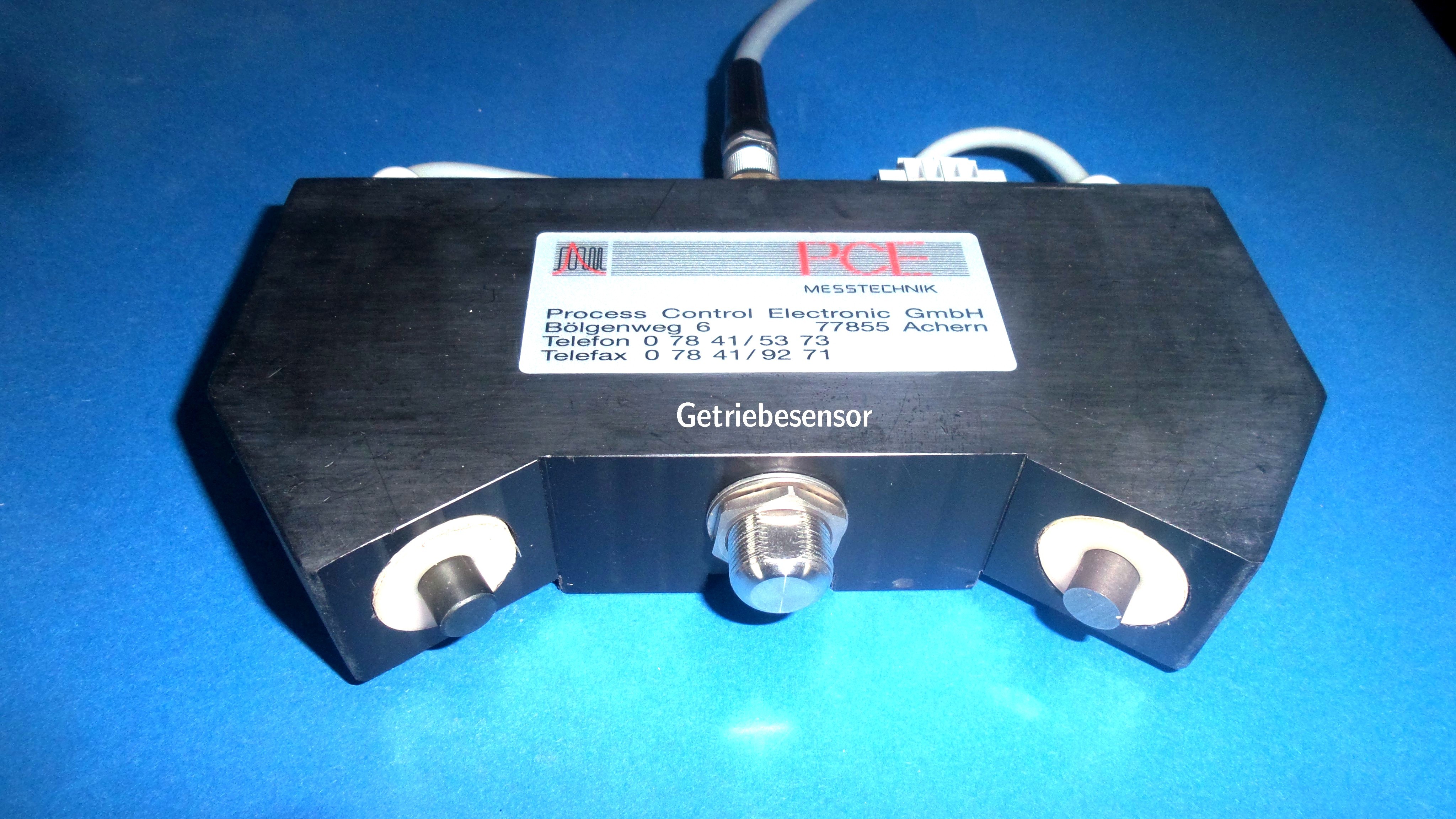

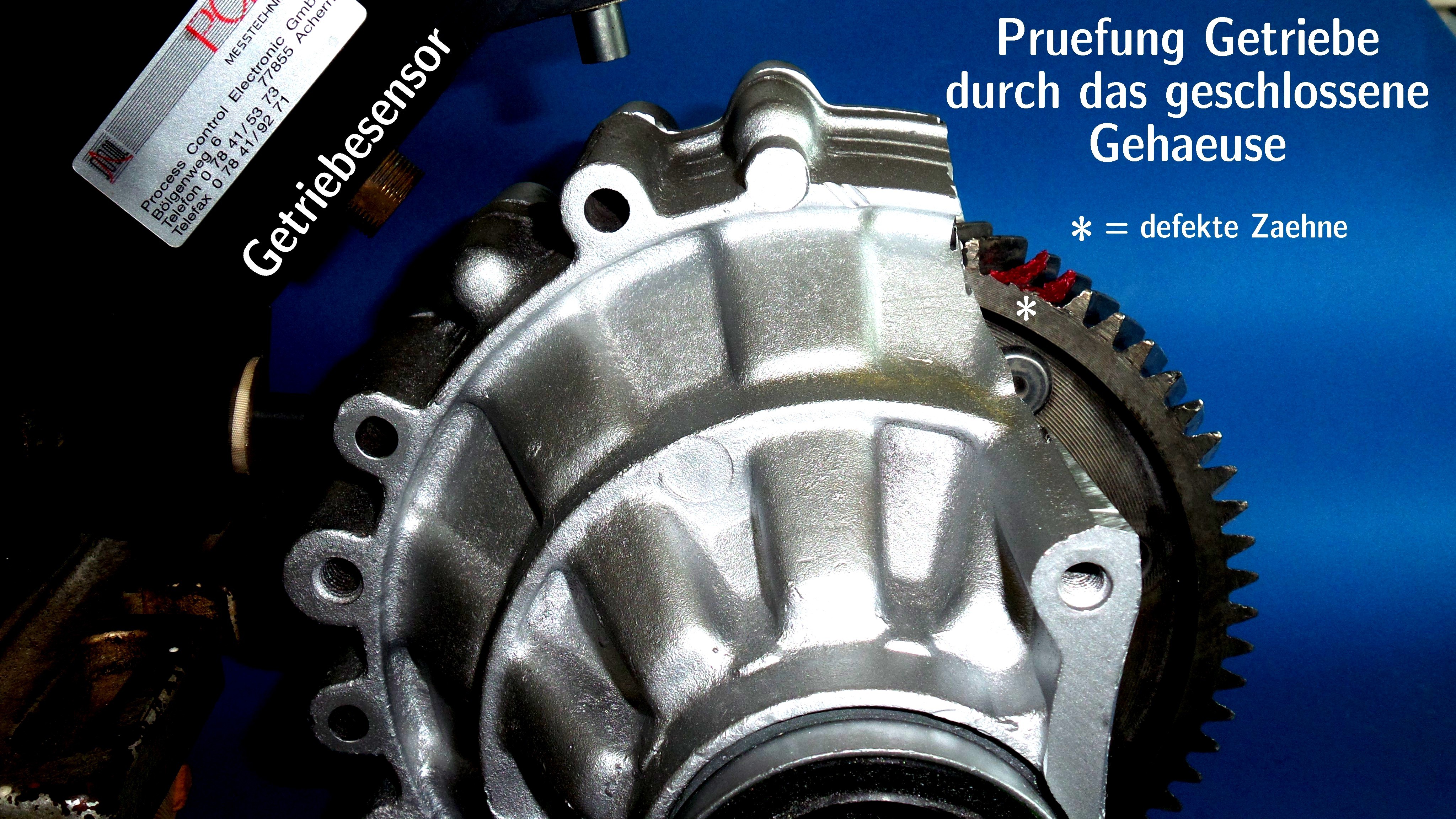

Sensorvorrichtung und Verfahren zur Erkennung von Getriebeschäden GTR-01

 In Kooperation mit DELTEC electronic GmbH.

Die Vorrichtung erkennt Fehler durch das geschlossene Gehäuse.

Wesentliche Aufgaben sind:
Erkennung von beschädigten Zähnen
Feststellung von Unwuchten
Ermittlung von Drehzahl und Drehrichtung
Dauerüberwachung an Maschinen

Die Auswertung erfolgt über ein spezielles Programm.
Das Ergebnis kann auch grafisch dargestellt werden.

Weitere Informationen: Klick

Weiterentwicklung Drehrichtungssensor DRH

Zu den bisherigen Funktionen der Drehrichtungsausgabe wurde folgende Erweiterung eingeführt:

• Laden von Programmupdates durch flashen
• Neutralisierung von Umweltmagnetfeldern z. B. WT ohne Prüfling (Nullabgleich)
• Ausgabe der Leerlaufdrehzahl nach dem Hochlauf in Form einer 5V Rechteckpulsreihe

Weitere Informationen: Klick

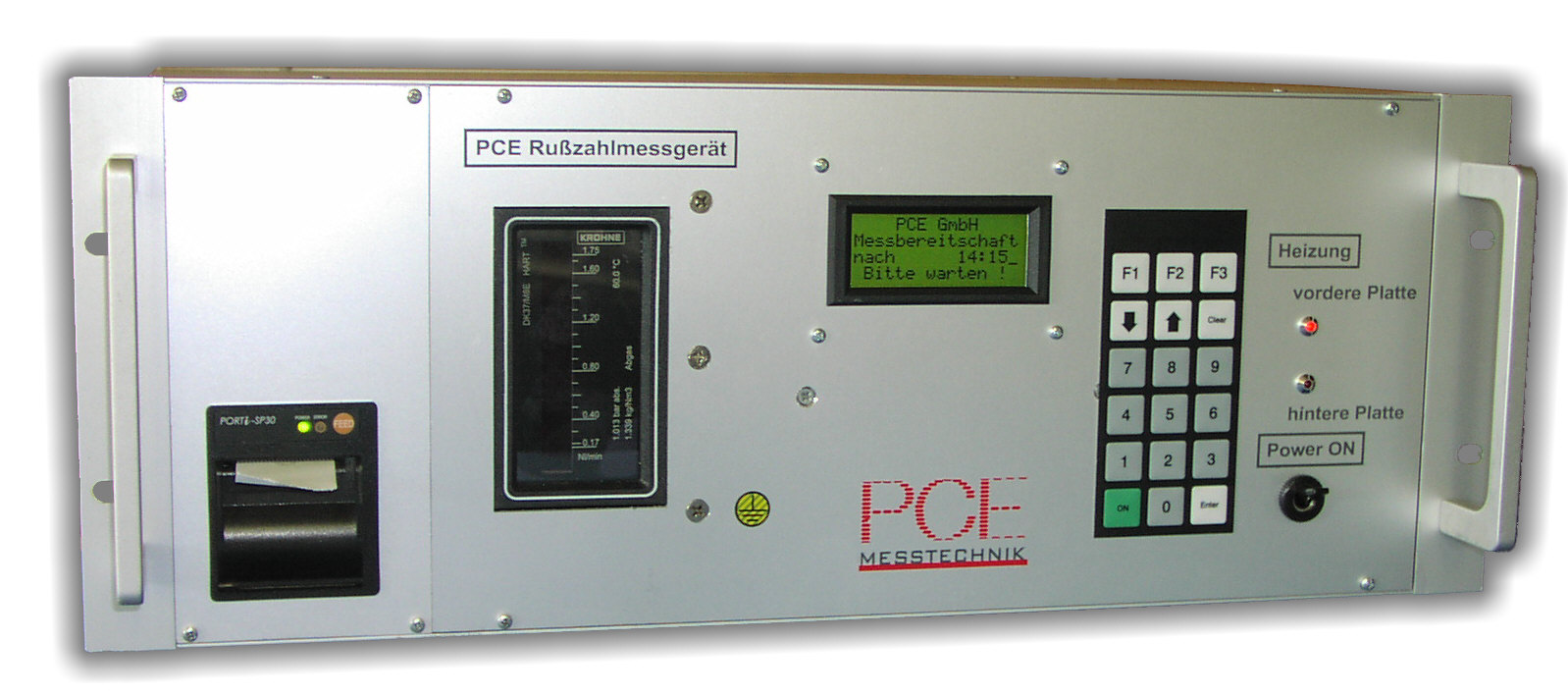

Das PCE Rußzahlmessgerät ist nun auch in 19" Gehäuse erhältlich.

Weitere Produktinformationen finden Sie hier:

Klick

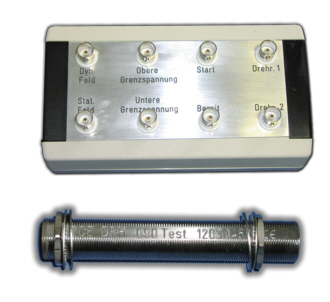

Drehrichtungssensor DRH 090 BNC Buchsengehäuse

Folgende Signale sind herausgeführt:

1. Dynamisches Feld (Ankerquerfeld)

2. Statistisches Feld (Permanentmagnet)

3. Drehrichtung 1 und 2

4. Untere und obere Grenzspannung

Beschreibung:

Ohne Motor befinden sich die Signale dynamisches Feld und statistisches Feld innerhalb der Grenzspannungen. Befindet sich ein Motor vor dem Sensor, Position siehe technische Unterlagen Sensor, dann wandert je nach Polarität des Magnets das statistische Feld unterhalb der unteren Grenzspannung oder oberhalb der oberen Grenzspannung. Dies ist das erste Kriterium für die Drehrichtung.

Wenn der Motor anläuft, dann passiert das dynamische Feld ja nach Polarität der angelegte Prüfspannung ebenfalls die obere oder untere Grenzspannung.

Dies ist das zweite Kriterium für die Drehrichtung.

Bestell-Nr.

DRH-TEST 090

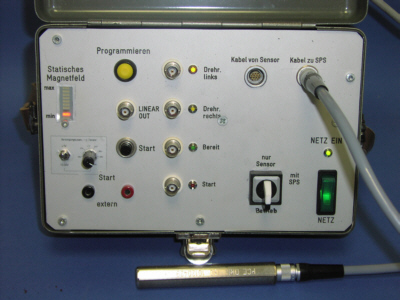

Testgerät für Magnet- und Drehrichtungssensoren.

Programmierung der Sensoren für Magnetmessung oder Drehrichtungsmessung.

Nullabgleich des Sensors - Produktbeschreibung

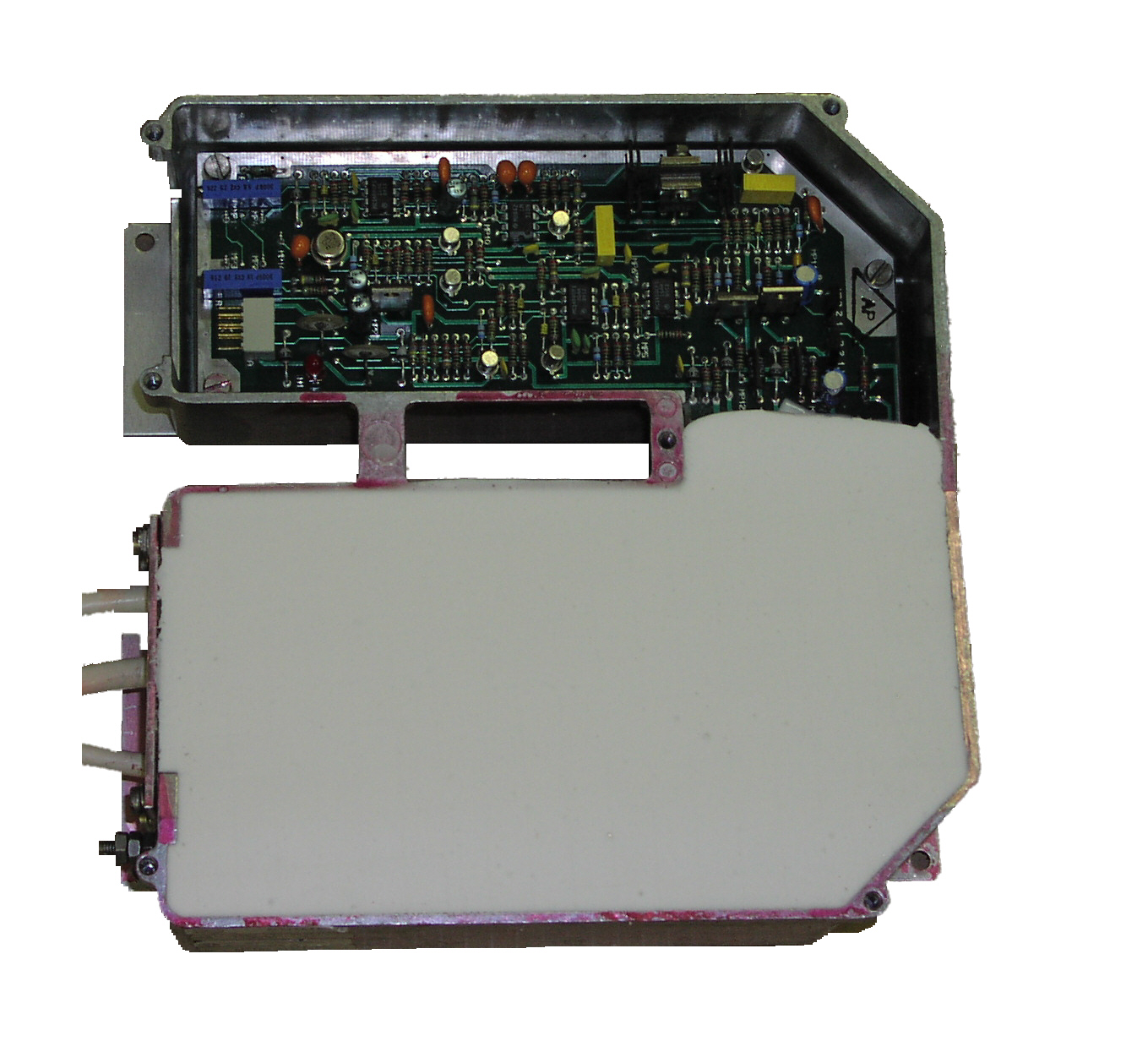

Instandsetzung von Hochspannungsgeneratoren

BV25 und BGC1

Verwendung:

Die Hochspannungsgeneratoren sind Bestandteil von Röntgengeräten.

Fehler- Beschreibung:

Aufgrund von Auflösungserscheinungen der Vergussmasse  kommt es zu überschlägen und damit zur Zerstörung von Bauteilen.

Fehlerbehebung:

Die alte Vergussmasse wird komplett entfernt. Zur Ermittlung defekter Teile wird unter stark abgesenkter Hochspannung eine Funktionsprüfung durchgeführt. Nach der Reparatur wird das Erzeugnis neu eingegossen und eine Funktinspürfung unter Betriebsbedingungen durchgeführt.

Produktbeschreibung
